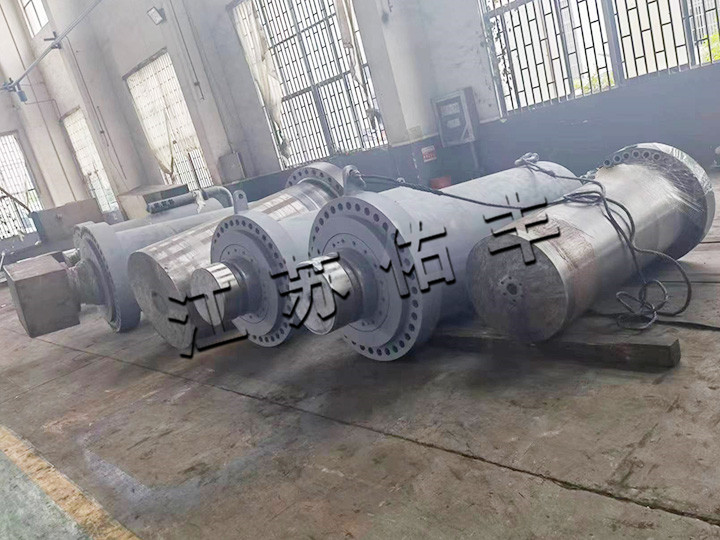

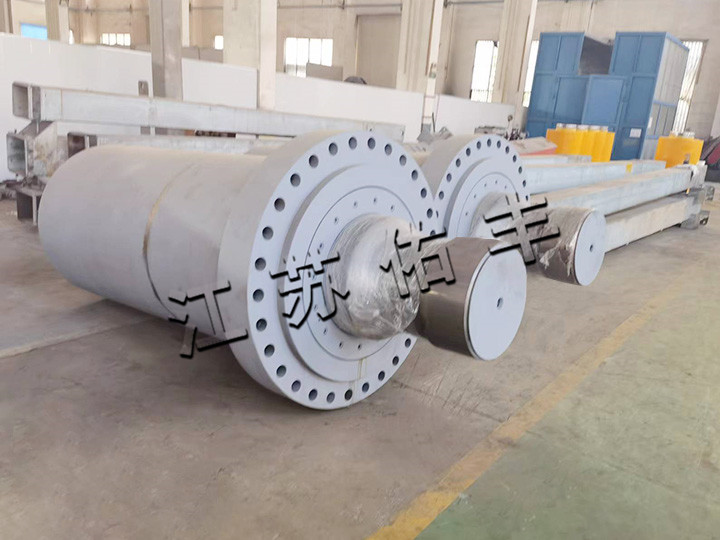

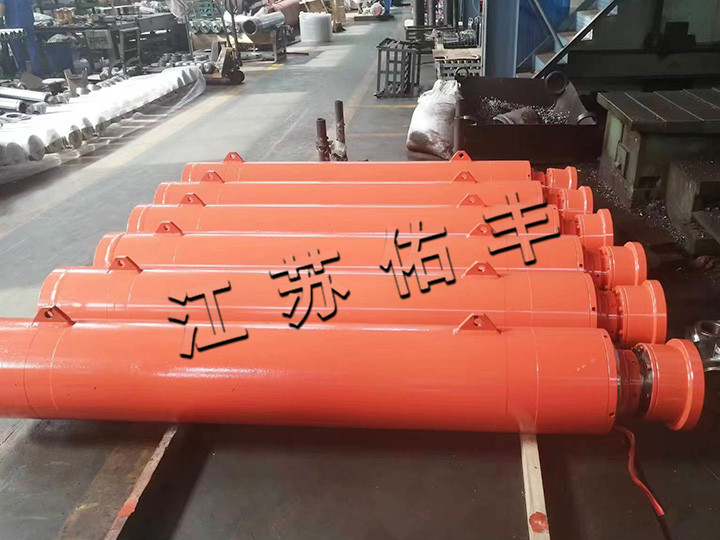

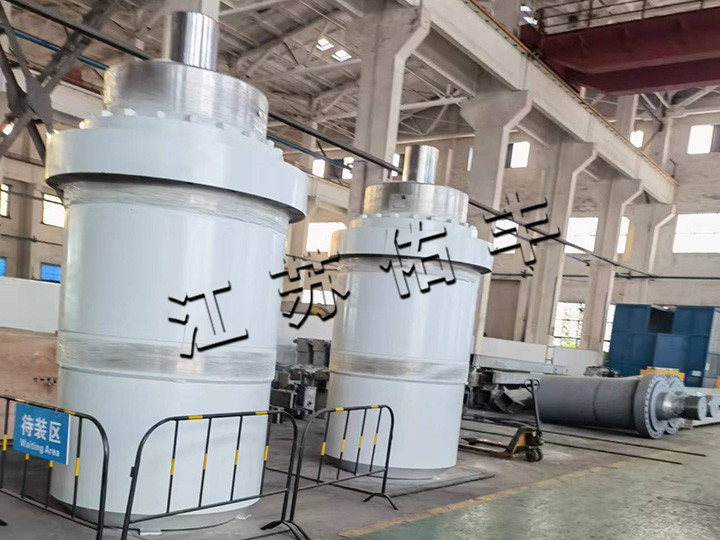

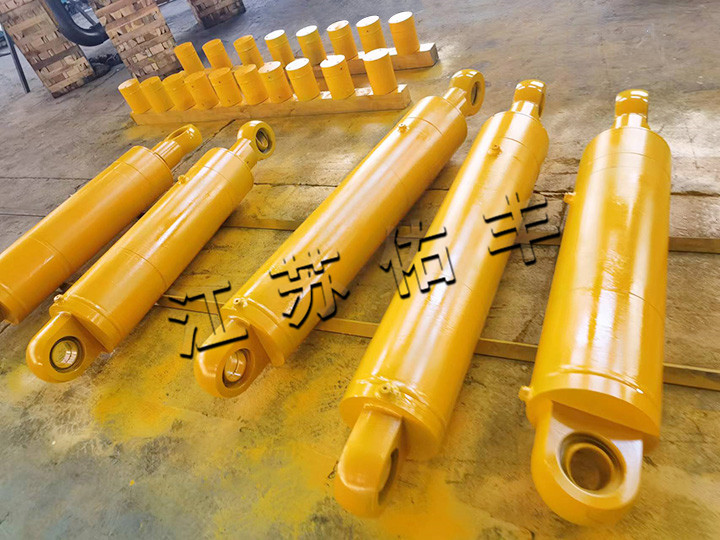

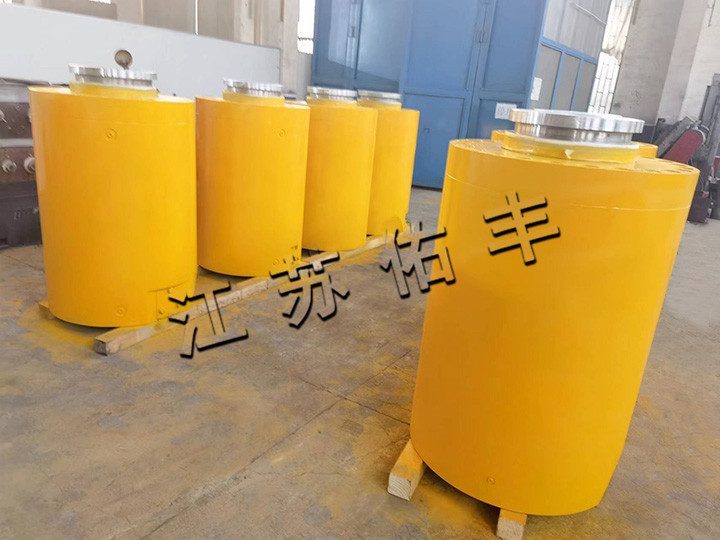

100噸-500噸成品油缸
液壓油缸對于壓力較高、缸壁較厚和缸徑較大（φ63mm～φ320mm）的液壓缸，其端蓋與缸筒采用內卡鍵式聯結的結構，具有重量輕、外形尺寸小、加工簡單和拆裝方便等優點。如檢修活塞更換密封、維修導套等方便，同時，端蓋具有徑向浮動的特點，使活塞桿不易產生卡緊現象。

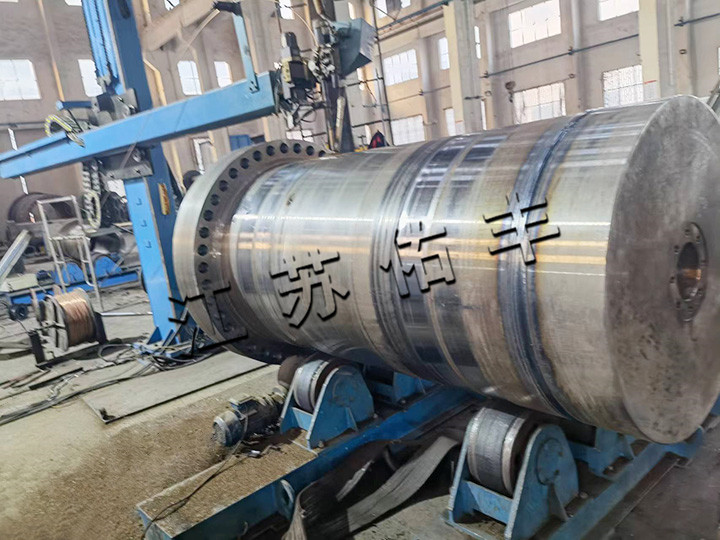

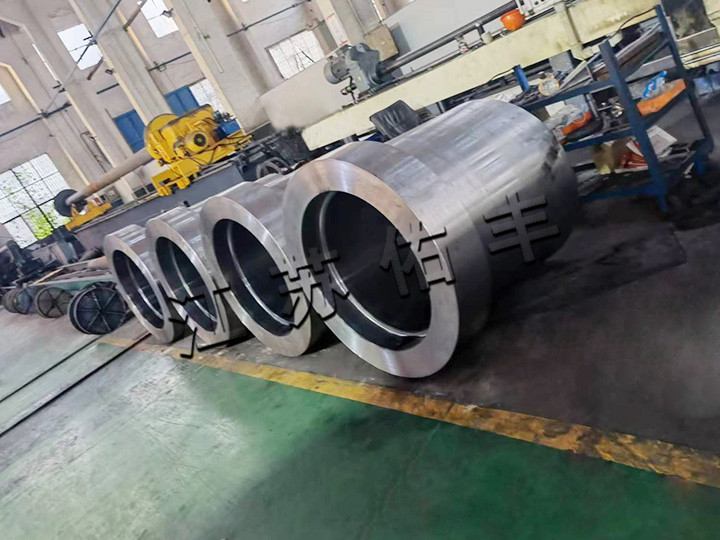

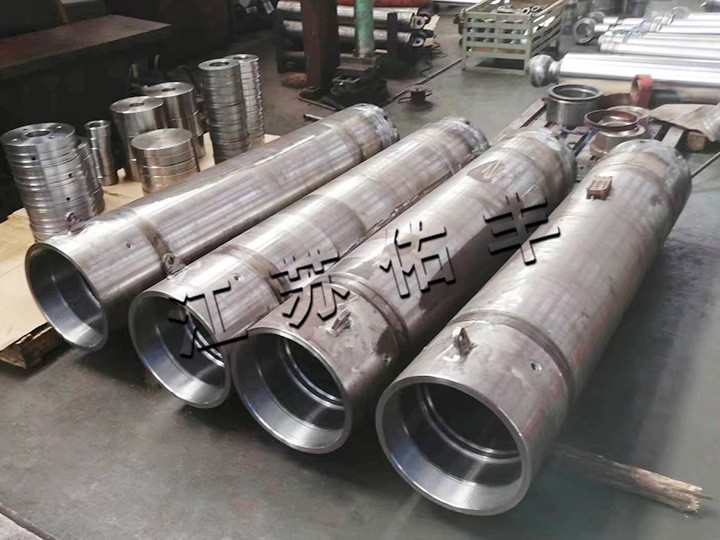

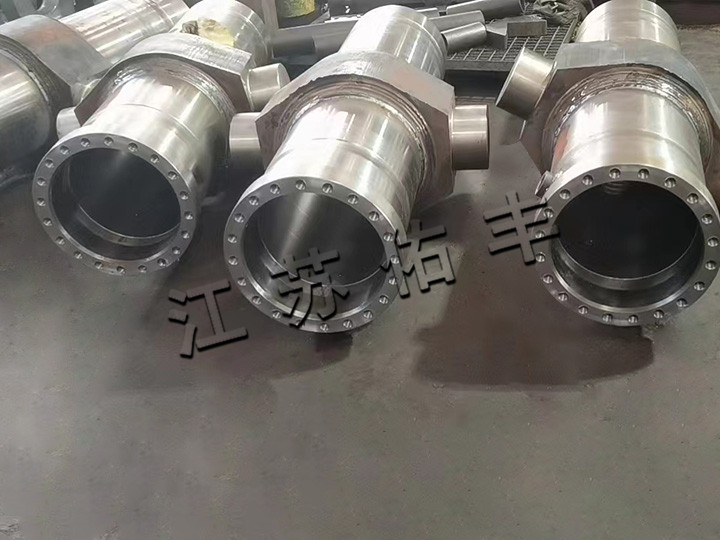

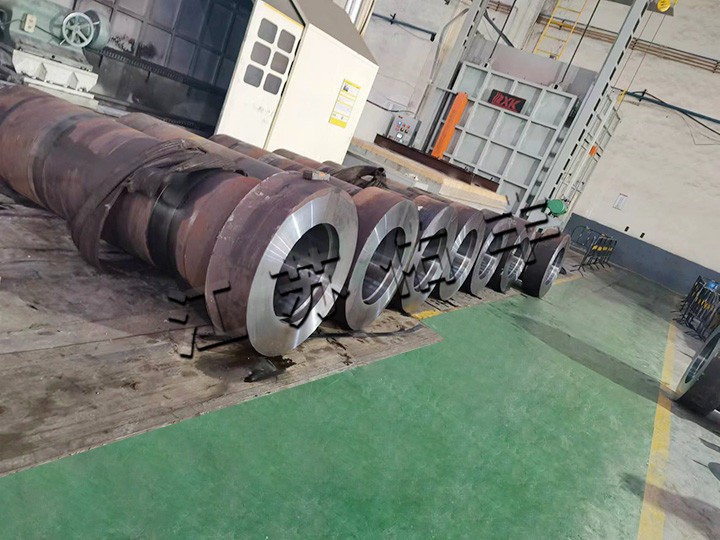

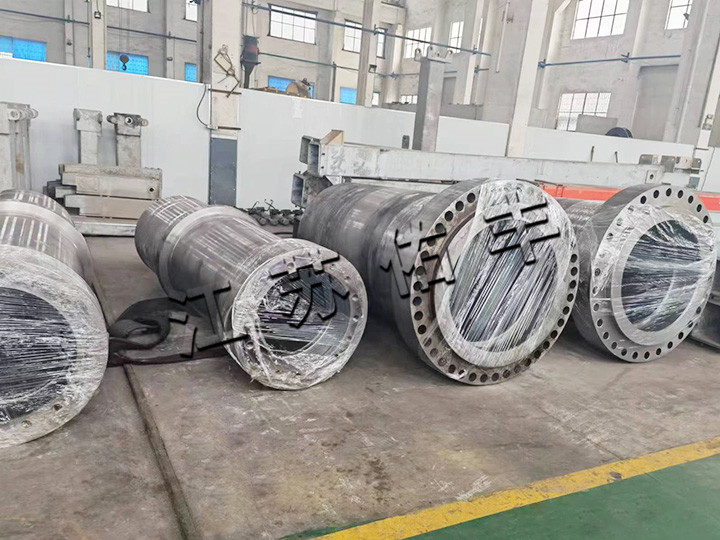

油缸缸筒結構設計
采用彈性擋圈2規避端蓋向缸筒里面移動；是采用壓環2和螺釘4規避端蓋向缸筒里面移動。結構適合于速度比較低（即活塞桿直徑比較?。┑囊簤焊?。這種結構在缸筒內徑和壓環外徑呈階梯形狀，通過控制液壓油缸與缸體高度方向的相關尺寸公差，使壓環以軸肩支承在缸體上，依靠預緊螺栓4拉緊缸蓋，保障在液壓缸無負載時就使卡鍵與鍵槽在承載側靠合，消掉配合間隙并形成預壓，從而將端蓋1、壓環2、卡鍵3和缸體5組成一個整體。
液壓油缸卡鍵的設計與安裝
1、卡鍵結構參數的確定原則
液壓缸活塞腔在壓力油作用下，液油壓力作用在缸蓋上并通過卡鍵傳到缸筒的缸壁。因此，卡鍵受到擠壓力和剪切力的作用，同時對卡鍵產生一扭矩從而使卡鍵產生扭轉變形。卡鍵的扭轉變形與卡鍵的結構參數h（卡鍵的截面高）、d（卡鍵內徑）、d2（卡鍵外徑）有關。所以應根據以上兩面的諸多因素，綜合考慮合理設計。卡鍵高度h大小是影響卡鍵的抗扭剛度、接觸應力的關鍵參數，因此，卡鍵高度h應根據卡鍵的剪切強度條件，同時也應考慮卡鍵的扭轉變形而定，故h值可適當取大些。
卡鍵外徑d2影響扭轉剛度和缸體的外徑尺寸?？ㄦI內徑d1與其扭轉剛度有關。一般情況下，應使卡鍵截面中間同缸體內徑一致。
2、卡鍵的安裝
卡鍵加工成圓環形后，以120°剖切三等份。裝配時先將缸蓋放入缸筒內，可稍向里多推進一些，再分別將呈三等份的卡鍵置入缸筒的環形鍵槽內，然后將缸蓋輕輕向外拉出直至靠全卡鍵下側面為止。然后安裝壓環（或套環），并用螺栓緊固。
缸筒的特點就是功率大，而且安裝布置簡單，容易操作，出現的問題也小在維護方面比較容易，所以在農業機械上即使工作條件不好也比較適用。
液壓油缸的包裝和運送
在傳動系統中歸于比較重要的部分，主要是拖動主機的工作組織，所以在包裝的時分需要嚴厲，運送過程也要慎重，不管是包裝仍是運送的過程中，要做好防塵、減震和防潮。
液壓油缸的正確裝置
在進行裝置的時分，要根據生產廠家供給的說明書來進行裝置。整個裝置過程中，需求注意的事項就是避免污物進入，正確的將進出的設備和其它的管道進行銜接，不可以出現接錯的狀況。
液壓油缸的調試
同樣要根據生產商供給的調試說明書來完結調試工作，有控制人員來進行現場的調試指導，避免意外事故的發生，要注意液壓缸調試現場的保護和工作人員的安全。
